Sabe aquela coisinha fácil que tu fazes mas acha tão legal que resolve compartilhar?
Essa semana, na disciplina de Processamento Gráfico (que ministro na Unisinos POA), começamos a trabalhar com a API gráfica OpenGL. Uma apresentação básica às principais funcionalidades da biblioteca, integração OpenGL+GLUT etc. E nisso alguns exercícios com primitivas geométricas, tipo desenhar um quadrado, triângulo, pontos, linhas, círculo etc. No círculo o pessoal já pede ajuda, porque é necessário relembrar o bom e velho Teorema de Pitágoras pra gerar os pontos 🙂

Meu maior desafio é tentar DESAPAVORAR a gurizada para a Matemática. Afinal, Computação Gráfica é Matemática pura, né? Sh-h-h-h… Heheh 😀 Nas nossas brincadeiras de gerar círculos, caracóis, PAC-MANs e fatias de pizza, comentei com a gurizada sobre a famosa Equação do Batman, que algum maluco matemático nerd muito legal bolou e que desenha o logo do nosso querido Homem-Morcego.   Mostrei pra eles no Google, e propus o desafio de desenhar usando a OpenGL. Claro, eu sempre que proponho um exercício novo eu fico enlouquecida me coçando pra fazê-lo também, hehe. Então, no dia seguinte (porque na hora da aula a gurizada me chamou o tempo todo pra tirar dúvidas — o que eu acho muito bom!), aproveitei um daqueles momentos em que o cérebro está cansado e precisa relaxar, e implementei, de forma BEM SIMPLES e NÃO OTIMIZADA, um programinha pra plotar a equação usando OpenGL — até como tira-teima, já que houve alguma incredulidade sobre essa equação (só ver no link do Guizmodo). Basicamente, o trabalho foi transcrever as equações (copy and paste do Google), e escolher um ?x adequado para que ficasse bonitinho.  Plotei cada equação em separado, com cor diferente, já na função de callback de desenho. Obviamente que o mais inteligente é gerar os pontos e depois só plotar. Enfim, se alguém ainda dúvida, é só rodar esse codiguinho de nada e provar que a equação é verdadeira. Abaixo, vou deixar só o código da função de desenho do  bátima.

void DesenhaBatman()
{
	glLineWidth(3);

	double deltax = 0.00005;

	//Primeira Equação
	double x = -8.0;
	glPointSize(3);
	glColor3f(1,0,0);
	glBegin(GL_LINE_STRIP);
	while (x < = 8.0)
	{
		double y = 1.5* sqrt(-abs(abs(x)-1)*abs(3-abs(x))/((abs(x)-1)*(3-abs(x))))*(1+abs(abs(x)-3)/(abs(x)-3))*sqrt(1-pow(x/7,2))+(4.5+0.75*(abs(x-.5)+abs(x+.5))-2.75*(abs(x-.75)+abs(x+.75)))*(1+abs(1-abs(x))/(1-abs(x)));
		glVertex2f(x,y);
		x += deltax;
	}
	glEnd();

	//Segunda Equação
	x = -8.0;
	glColor3f(0,1,0);
	glBegin(GL_LINE_STRIP);
	while (x <= 8.0)
	{
		double y = -3*sqrt(1-pow(x/7,2))*sqrt(abs(abs(x)-4)/(abs(x)-4));
		glVertex2f(x,y);
		x += deltax;
	}
	glEnd();

	//Terceira Equação
	x = -8.0;
	glColor3f(0,0,1);
	glBegin(GL_LINE_STRIP);
	while (x <= 8.0)
	{
		double y = abs(x/2)-0.0913722*(x*x)-3+sqrt(1-pow((abs(abs(x)-2)-1),2));
		glVertex2f(x,y);
		x += deltax;
	}
	glEnd();

	//Quarta Equação
	x = -8.0;
	glColor3f(1,0,1);
	glBegin(GL_LINE_STRIP);
	while (x <= 8.0)
	{
		double y = (2.71052+(1.5-0.5*abs(x))-1.35526*sqrt(4-pow(abs(x)-1,2))*sqrt(abs(abs(x)-1)/(abs(x)-1)));
		glVertex2f(x,y);
		x += deltax;
	}
	glEnd();
}

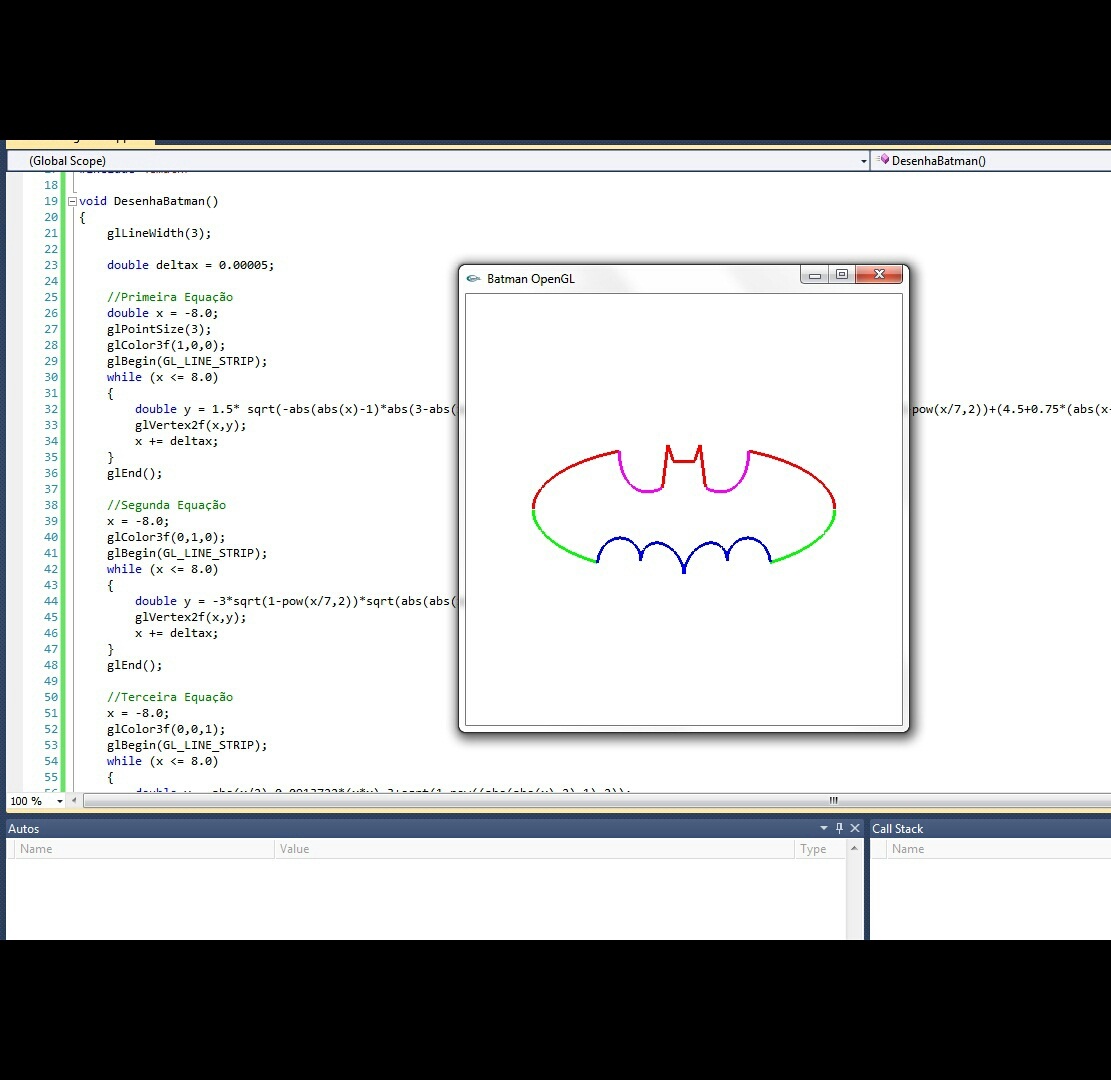

Saída do programinha que plota a Equação do Bátima
